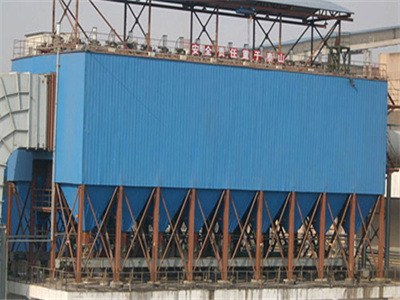

DDF大型袋式反吹除塵器主要由上箱體、中箱體、灰斗、進風均流管、支架濾袋及噴吹裝置、卸灰裝置等組成,廣泛應用于鋼廠、冶煉廠、水泥廠、炭黑廠、電站等企業冶煉、粉碎、篩分和燃燒所產生的煙塵凈化及回收。
DDF大型袋式反吹除塵器工作原理:
在負壓作用下,由進風管進入下灰斗,在進風口的正面設有阻流板,較粗的粉塵靠碰擊和重力落入灰斗,細顆粒粉塵經濾袋過濾后,吸附在濾袋的內壁上,凈化后的氣體經袋濾室,通過設備頂部切換閥經排管吸入風機內,再經排氣筒排入大氣中。
濾袋附塵不斷增加,阻力上升規定值時,即開始清灰。設備的清灰方式靠單室反吹風方式,反吹風時通過換向閥,關閉排風管,打開反吹風管,切斷單室的排風。因為設備各室的進風管是相通的,而且都處于負壓狀態,因此由于鄰室的負壓抽吸作用。使氣流通過反吹風管被吸入濾袋室,透過濾袋,氣流由濾袋外側進入內側,經灰斗及該室的進風管而吸入鄰室排出,此時濾袋被吸癟。濾袋內部的積塵隨之被抖落沉到降沉灰斗,完成了單室的清灰,其余室在清灰執行機構的控制下,進行同樣順序的清灰,除到一定值時,清灰停止。
DDF大型袋式反吹除塵器結構特征:
1、濾袋附塵不斷增加,阻力上升規定值時,即開始清灰。
2、DDF大型袋式反吹除塵器的清灰方式靠單室反吹風方式,反吹風時通過換向閥,關閉排風管,打開反吹風管,切斷單室的排風。
3、因為設備各室的進風管是相通的,而且都處于負壓狀態,因此由于鄰室的負壓抽吸作用,使氣流通過反吹風管被吸入濾袋室,透過濾袋,氣流由濾袋外側進入內側,經灰斗及該室的進風管而吸入鄰室排出,此時濾袋被吸癟。
4、濾袋內部的積塵隨之被抖落沉到降沉灰斗,完成了單室的清灰,其余室在清灰執行機構的控制下,進行同樣順序的清灰,除到一定值時,清灰停止。
DDF大型袋式反吹除塵器入口溫度729和734滌綸布耐溫<1500℃;經三代處理的玻璃纖維布耐溫<3000℃。除塵濾袋排列數1000M2的是在2W2的布置下的排數;3000-90000M2的是在2W4W2布置下的排數。1800M2的是在3W3的布置下的排數;10000m2的是在周圍通道的布置下的排數。W表示檢修通道。
抗結露反吹扁袋除塵器一種用于使彌散粒子從氣體中分離的袋除塵器。它含有一個其內固接了上、下兩塊花板以形成進氣室、除塵室、清灰室的殼體,該三室所在殼壁分別帶有的進氣管、出氣管、清灰門,除塵室?guī)в幸唤M固接在兩花板上的濾袋,其特點是除塵室內帶有由花板上的鋼絲懸吊連接的可振動的網架,并且所有濾袋均穿套其網孔內。本實用新型袋式除塵器具有抗結露且防止濾袋過熱的特點,所以它工作可靠、除塵效率高且使用壽命長、制造成本低。
