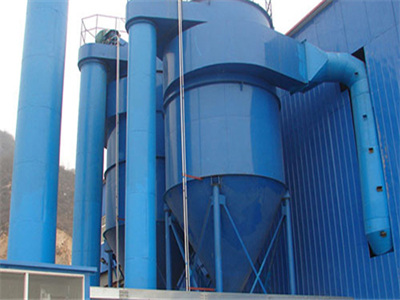

ZC型回轉反吹扁袋除塵器是由一機部設計院設計處研制成功一種新型的技術先進的袋式除塵器。此除塵器具有、低阻、維護簡單、運行可靠等優點。

ZC-Ⅱ型機械回轉袋式除塵器采用圓形體結構受力均勻，抗爆性能好，結構緊湊，采用高壓風機反吹清灰，不受氣源條件限制，利用阻力自動控制反吹清灰節約延長布袋使用，嚴寒地區室內安裝其它地區都能在室外安裝，可廣泛用于機械、鑄造、礦山、冶煉、建材、糧食化工等許多部門。用戶選用應注意對溫度高，濃度大，顆粒細的粉塵應選用A型，反之用B型為宜，如濃度大于15克/米3前面應加一級旋風除塵器。（對于粗核粉塵可酌情放寬）。

工作原理：

含塵氣體于切向進入過濾室上部空間，大顆粒及凝聚塵粒離心力作用下沿筒壁旋落灰斗，小顆粒彌散于過濾室袋間空隙從而被阻留，凈化空氣透過袋壁經花板上濾袋導口匯集于清潔室，由通風機吸入而排放于大氣中。隨著過濾工況的進行，粉塵附于布袋表面，濾袋阻力逐漸增加，當達到反吹風控制阻力上限時，由與除塵器前后上的接口相連的差壓變送器發出訊號自動啟動反吹風機構工作。

ZC型機械回轉反吹扁袋除塵器構造：

1．上箱體：包括除塵器蓋，旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、出氣口。

2．中箱體：包括花板、濾袋、濾袋框架、濾袋導口、過濾室筒體、進氣口、入孔門。

3．下箱體：包括定位支承架、灰斗、星型卸灰閥、支座。

4．反吹風清灰機構：包括旋臂、噴口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構。

ZC型機械回轉反吹扁袋除塵器特點：

⑴殼體按旋風除塵器蝸殼型進口設計，能起局部旋風作用，減輕濾袋負荷。圓筒拱頂?shù)捏w形，受力均勻、抗爆性能好。

⑵采用了設備配套的高壓風機反吹清灰，不受使用場合氣源條件的限制，易損件少，維護簡便、運行可靠、克服了壓縮空氣脈沖清灰的弊病、反吹風作用距離大、可采用長濾袋、充分利用空間、占地面積小。

⑶采用梯型扁袋在圓筒體內布置，結構簡單緊湊，過濾面積指標高。在反吹風作用下，梯形扁袋振幅大，只需一次振擊，即可抖落積塵、有利于提高濾袋壽命。

⑷用布袋除塵器的阻力作為信號，可自動控制回轉反吹清灰，視入口濃度高低，自動調整清灰周期。

⑸本設備上蓋分為多塊，可隨意打開，換袋、維護非常方便。

⑹本設備經幾次設計后，入口濃度不必限制在15克/m3。即使150克/m3也不必增加旋風除塵器。本設備具有旋風除塵器的功能，但是不存在旋風除塵器的阻力。雖然本設備增加成本費用，售價不會提高。

⑺除嚴寒地區外，本除塵器可室外露天設置，不用建造除塵器間。
