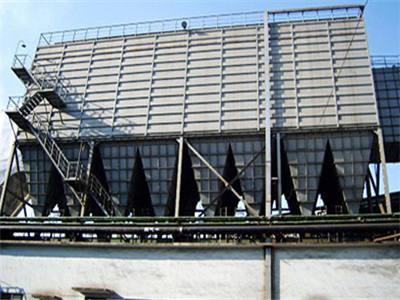

BMC型分室外側噴反吹風扁袋除塵器是我廠和眾多科研院所近年在總結各類袋式除塵器使用經驗和吸收國內外類似產品優點的基礎上設計的新產品。它具有結構 緊湊,清灰方式簡單可靠,換袋維修方便,收塵效率高及布袋壽命長等優點。尤其是由于采用了分室三態反吹風清灰,不僅結構簡單,而且清灰時是利用吸入的清凈 空氣進行,無須另設機構引入反吹風源,即節省了能源又操作簡單,明顯延長了濾袋壽命,從而達到、可靠運行,這是系列產品突出的特點。
除塵器一般是負壓操作的。含塵空氣經塵氣進口被吸入除塵器后,將擴散到塵氣箱部分的全部容積內。干凈空氣穿過濾袋,通過濾袋口的文氏管到凈氣箱,然后經凈氣排出口排出?;覊m被阻止在濾袋外面,部分灰塵能靠重力自行落入灰斗,另一部分將附在濾袋上,濾袋上大量附著灰塵后,將增大設備阻力。為保持設備正常運轉,必須定時清除濾袋上的灰塵。本除塵器采用了先進的脈沖反吹系統,與機械振打清灰或低壓反吹風清灰相比,這種方法清塵效果好的多,且無活動元件,能大大減少維修工作量。
工作原理:
除塵器整個設備包括五個部分,它們是凈氣箱、塵氣箱、灰斗、噴吹裝置和支架。
⑴凈氣箱部分:這部分內裝有噴吹管,上部有凈氣出口,前面是檢修門,打開檢修門時,可以很方便地更換任何一條濾袋。
⑵塵氣部分:塵氣入口設在氣箱部分上部,箱內裝有濾袋。
⑶灰斗部分:塵氣進入塵氣箱后,干凈空氣空過濾袋去凈氣箱?;覊m將沉降到灰斗中去。且沉降方向與氣流方向一致,有利于灰塵的沉降。凈氣箱和塵氣箱之
間有隔板。
⑷反吹風裝置:裝在凈氣箱下面,包括氣包、脈沖閥、脈沖控制儀等。
凈氣箱部分:這部分內裝有噴吹管,上部有凈氣出口,前面是檢修門,打開檢修門時,可以很方便地更換任何一條濾袋。塵氣部分:塵氣入口設在氣箱部分上部,箱內裝有濾袋。
灰斗部分:塵氣進入塵氣箱后,干凈空氣穿過濾袋去凈氣箱。灰塵將沉降到灰斗中去。且沉降方向與氣流方向一致,有利于灰塵的沉降。凈氣箱和塵氣箱之間有 隔板,濾袋尺寸為長1200mm,寬4800mm,厚26mm的矩形扁濾袋。反吹風裝置,裝在凈氣箱下面,包括氣包、脈沖閥、脈沖控制儀等。
除塵器一般是負壓操作的。含塵空氣經塵氣進口被吸入除塵器后,將擴散到塵氣箱部分的全部容積內。干凈空氣穿過濾袋,通過濾袋口的文氏管到凈氣箱,然后 經凈氣排出口排出?;覊m將被阻止在濾袋外面,部分灰塵能靠重力自行落入灰斗,另有一部分將附在濾袋上,濾袋上大量附著灰塵后,將增大設備阻力。為保持設備 正常運轉,必須定時清除濾袋上的灰塵。本除塵器采用了先進的脈沖反吹風系統,與機械振打清灰或低壓反吹風清灰相比,這種方法清塵效果好的多,無活動元件, 能大大減少維修工作量。
