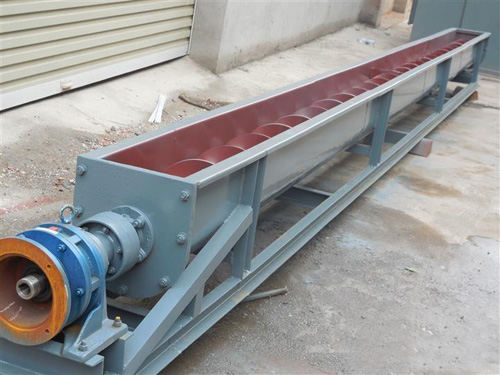

LS型螺旋輸送機等級采用ISO1050標準設計,制造符合ZBJ81005.1~2-88專業標準。結構新穎,頭、尾部軸承移至殼體外,中間吊軸承采用滾動、滑動可以互換兩種結構,均設防塵密封裝置,進、出料口位置布置靈活,整機噪音低,適應性強,操作維修方便。該機采用的密封件是尼龍和聚四氟乙烯樹脂類,具有阻力小,密封、耐磨性能好等特點。選用滑動的軸瓦材料有鑄銅瓦、合金耐磨鑄鐵、銅基石墨少油潤滑瓦等幾種供選擇。
LS型螺旋輸送機旋轉的螺旋葉片將物料推移而進行螺旋輸送機輸送,使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。螺旋輸送機旋轉軸上焊的螺旋葉片,葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力,在機長較長時,應加中間吊掛軸承。
LS螺旋輸送機工作原理:LS型螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作,頭部及尾部軸承移至殼體外,吊軸承采用滑動軸承設有防塵密封裝置,軸瓦一般采用粉末冶金,輸送水泥采用毛氈軸瓦,吊軸和螺旋軸采用滑塊連接。
如果輸送傾斜角度過大請選用GX系列螺旋輸送機,或直接與我公司技術部門聯系進行單獨設計。LS型螺旋輸送機整機布置形式:一臺螺旋輸送機通常由螺旋機本體、進出裝置、驅動裝置三大部分組成。螺旋機本體由頭節、中間節、尾節三種組成,一般情況下,出廠總裝時將中間節按長度長短依次排列,長的中間節靠近頭節,相同長度的中間節則挨在一起,如果有特殊要求,則在訂貨時給出排列順序。在頭節內裝有支推軸承承受軸向力,在中間節和尾節內裝有用軸承支承螺旋軸,此外,在尾節內還裝有可軸向移動的徑向軸承以補償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋(S制法)和帶式螺旋(D制法)兩種,各螺旋軸之間采用法蘭式聯接,保證了聯接軸的互換性,便于維修.機蓋為瓦片式并用蓋扣夾緊在機殼上,若需改進密封性能,用戶可自行在機蓋與機殼間加防水粗帆布。
LS螺旋輸送機(槽型螺旋給料機)主要特點:
◆整機體積小、轉速高、確保快速均勻輸送。
◆承載能力大、可靠。
◆密封性好、外殼采用無縫鋼管制作,端部采用法蘭互相連接成一體,剛性好。
◆出料端設有清掃裝置,整機噪聲低、適應性強,進出料口位置布置靈活。
◆適應性強、安裝維修方便、壽命長。
LS螺旋輸送機適用行業:
LS螺旋輸送機廣泛應用于各行業,如建材、化工、電力、冶金、煤炭、糧食等行業,適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料,如煤、灰、渣、水泥、糧食等,物料溫度小于200.C.螺旋機不適于輸送易變質的、粘性大的、易結塊的物料。
