膜片把TORBO-Y-76S電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣通過節流孔進入后天室，此時后氣室壓力將膜片緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥出口，電磁脈沖閥又處于“關閉”狀態。

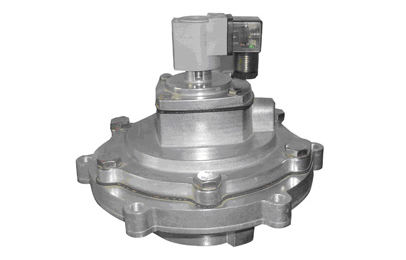

TORBO-Y-76S電磁脈沖閥，為直角式閥，其進出口之間的夾角為90度，它適用于儲氣筒與除塵噴吹管的安裝連接，氣流暢通，能提供符合要求的脈沖清灰氣流。
脈沖電磁閥通過導線將電磁閥體內線圈輸入脈沖信號，脈沖閥受脈沖噴吹控制儀輸出信號的控制，依靠閥的前后兩個氣室的壓力變化，使橡膠膜片曲撓變形實現脈沖閥的開啟和關閉。橡膠膜片的直徑?jīng)Q定橡膠膜片的行程大小及開啟和關閉的速度，膜片直徑越大其行程也大，噴吹性能也越好。
通過導線將電磁閥體內線圈輸入正向脈沖信號，線圈產生的工作磁通，使動芯吸合，打開閥門。當停止正向脈沖信號輸入時，動芯釋放，動芯在彈簧力的作用下回復到初始狀態，關閉閥門另外有自保持型的，停止輸入正向脈沖或斷電后也能保持，需要輸入負向脈沖信號才能復位；脈沖電磁閥的工作原理，是利用電器的脈沖轉化為機械的脈動，使得脈動氣體的強大能量變成動量，在短時間內釋放產生巨大沖力，用plc控制其脈沖的間隔應根據額定氣體壓力恢復時間l來確定。
作用：就是控制油路中油壓的大小。一般安裝在主油路或減振器背壓油路中，以減少換檔和鎖止解鎖時的油壓沖擊，使設備運行保持平穩狀態。
TORBO-Y-76S電磁脈沖閥技術參數
工作壓力：0.3-0.6MPa
工作介質：清潔空氣
電壓：DC24V/AC220V
電流：800mA/60mA
使用環境：溫度℃-65℃空氣相對濕度不超過85%
使用壽命：100萬次或2-3年
